ULTRA SURFACEとは

材料に石英、純度の高いクォーツ(水晶)を厳選し、その微粒子のみを使用し、特殊な樹脂や繊維を独自配合して完成したまったく新しい素材「ハイブリッドクォーツ」の名称です。

素材の特徴は、表面硬度が生活傷のつきにくい硬さ(鉛筆硬度8H)を持ち、従来傷が目立つという理由で濃色の人工大理石で実現できなかった濃い色目のラインナップが可能になりました。衝撃にも強く、落球衝撃試験では天然石やセラミック板、エンジニアストーン(ES)、結晶化ガラス板の数倍の値を示します。

また水晶を含有するエンジニアドストーン(ES)はアルカリ性に弱いのに対して、ウルトラサーフェスは配合物質の欠点を補う独自の複合材技術によりアルコール、アルカリ性薬品、漂白剤などの耐薬品性試験でも全く変化が起きません。

新型コロナウィルスの蔓延によりアルコール消毒剤を使用する機会が増えており、耐薬品性が優れた素材に注目がなされています。そのアルコールに対してもまったく変化することがないので、長期間美しい外観を保って安心して使用することができます。

石英と高純度のクォーツ(水晶)を厳選し、その微粒子のみを使用し、さらにガラス繊維を強化材として使用した世界初の新素材「ハイブリッドクォーツ」です。特殊な配合と混練技術と製造装置により実現しました。衝撃に強く、表面硬度が高い(鉛筆硬度8H)ので、傷がつきにくいのが特徴です。

またクォーツを含有するエンジニアストーンと呼ばれる一般的なクォーツストーンが、耐アルカリ性で低い値を示すのに対し、ウルトラサーフェスは全く侵されることがありません。漂白剤試験でも同様の値を示します。

特長

  • 表面硬度

    生活傷がつきにくい硬さ(鉛筆硬度8H)におさえ、必要以上の硬さでないので、カウンターに食器を置いても、天然石のように神経質な高音を発することがなく、また、破損も極めて少なくなります。

  • 耐衝撃性

    シャルピー衝撃値が高く、カウンターにとって最も重要な落球衝撃値が、天然石や磁器板(セラミック板)、エンジニアドストーン、結晶化ガラス板の数倍の値を示します。カウンター材として、信頼性が高く、安心して使用できます。

  • 耐薬品性

    同じクオーツを含有するエンジニアドストーンが、耐アルカリ性で低い値を示すのに対し、ULTRA SURFACEは全く侵されません。漂白剤試験でも同様の値を示します。当社ならではの複合材技術で、それぞれの配合物質の欠点をカバーしています。

  • 耐熱性

    エンジニアドストーンの一部には、色が退色して別の色になってしまうものがありますが、ULTRA SURFACEは、色も表面もほとんど変化がありません。技術革新が成し得た結果です。

  • 耐汚染性・清掃性

    永年の複合材料の技術革新により、カウンター材で最も重要な耐汚染性は他素材とは比較にならない程優れており、致命的な欠点はありません。また、清掃性にも優れている為にお手入れが簡単です。

  • 長尺&幅広カウンター対応

    原板サイズは、1000mm x 2800mmと760mm x 3100mmの2サイズで対応。継ぎ目のない美しいカウンターを製作することができます。また、加工工場でシンクの取り付けを行うこともでき、エンジニアリングストーンや天然石に比べ搬入の際に破損が起こりにくいので、安心して取り扱いが出来ます。

成分と物性

石英、さらに純度の高いクオーツ(水晶)を厳選し、その微粒子のみを使用。特殊な樹脂をマトリックスとし、ファイバーを強化剤として、特殊な配合と混練方法により、硬度が高く、かつさまざまな高性能を兼ね備えた、まったく新しい素材です。

石英、水晶の微粒子

他素材との物性比較表

試験項目試験方法試験結果
ultra surfaceエンジニアドストーンセラミックセラミック
A社B社C社D社
製品厚み6mm12mm12mm8mm8mm
比重JIS K 6911による1.822.402.402.432.33
曲げ強さ(MPa)JIS K 6911による62.453.152.058.352.6
曲げ弾性率(GPa)JIS K 6911による12.236.934.950.838.4
引張り強さ(MPa)JIS K 6911による24.722.518.414.29.2
シャルピー衝撃強さ(kJ/m²)JIS K 6911による3.631.921.831.552.51
バーコル硬度JIS K 6911による (934-1)72838793100以上
鉛筆硬度JIS K 5400による8H9H9H9H9H
落球衝撃試験1kgナス型錘を
自然落下させ、
化粧面が割れない
最大の高さ
裏貼合板なし60cm20cm20cm10cm以下10cm以下
裏貼合板あり
(12mm合板)
200cm90cm70cm10cm20cm
耐煮沸性92°C×24時間の条件で煮沸を行い
外観上の変化を判定
変化なし変化なし黒系は著しい白化
白系は変化なし
変化なし変化なし

※ 試験結果は試験値であって、保証するするものではありません。

耐汚染性試験データ

ultra surfaceA社B社C社D社
色名C101C200C202C300C302エンジニアドストーンエンジニアドストーンセラミックセラミック
素材色調グレーベージュベージュ濃茶白+茶灰+白灰+白黒
コーヒー
醤油
カレー粉×
漂白剤××××
サンポール×
ヘアダイ⚠︎⚠︎⚠︎⚠︎××
インキ⚠︎××
5%水酸化ナトリウム××××××××××
油性マジック×
水性マジック⚠︎⚠︎x

試験方法: 試験サンプル製品面上に各汚染材料を付着/滴下させ、24時間放置(時計皿なし)の後、除去を行い、汚染状況を確認した。
◎: 水拭きにて除去可能
○: 中性洗剤拭きにて除去可能
△: ラッカーシンナーにて除去可能
⚠︎:漂白剤にて除去可能
×:除去不可能

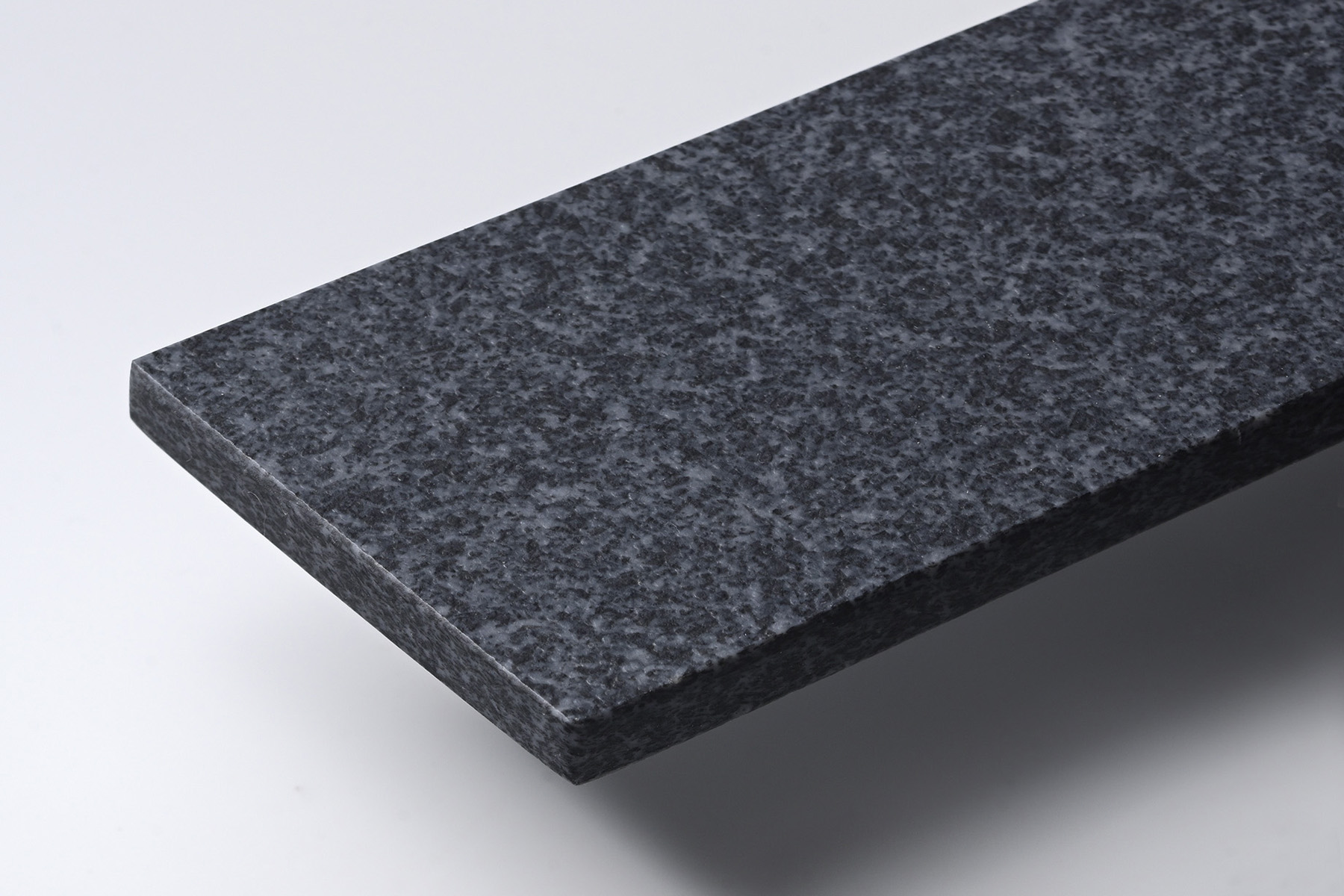

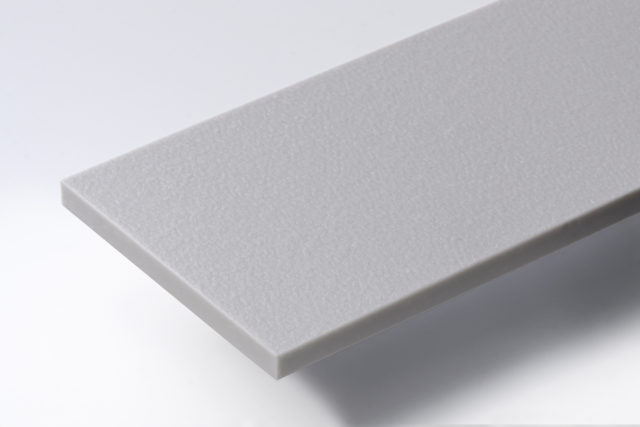

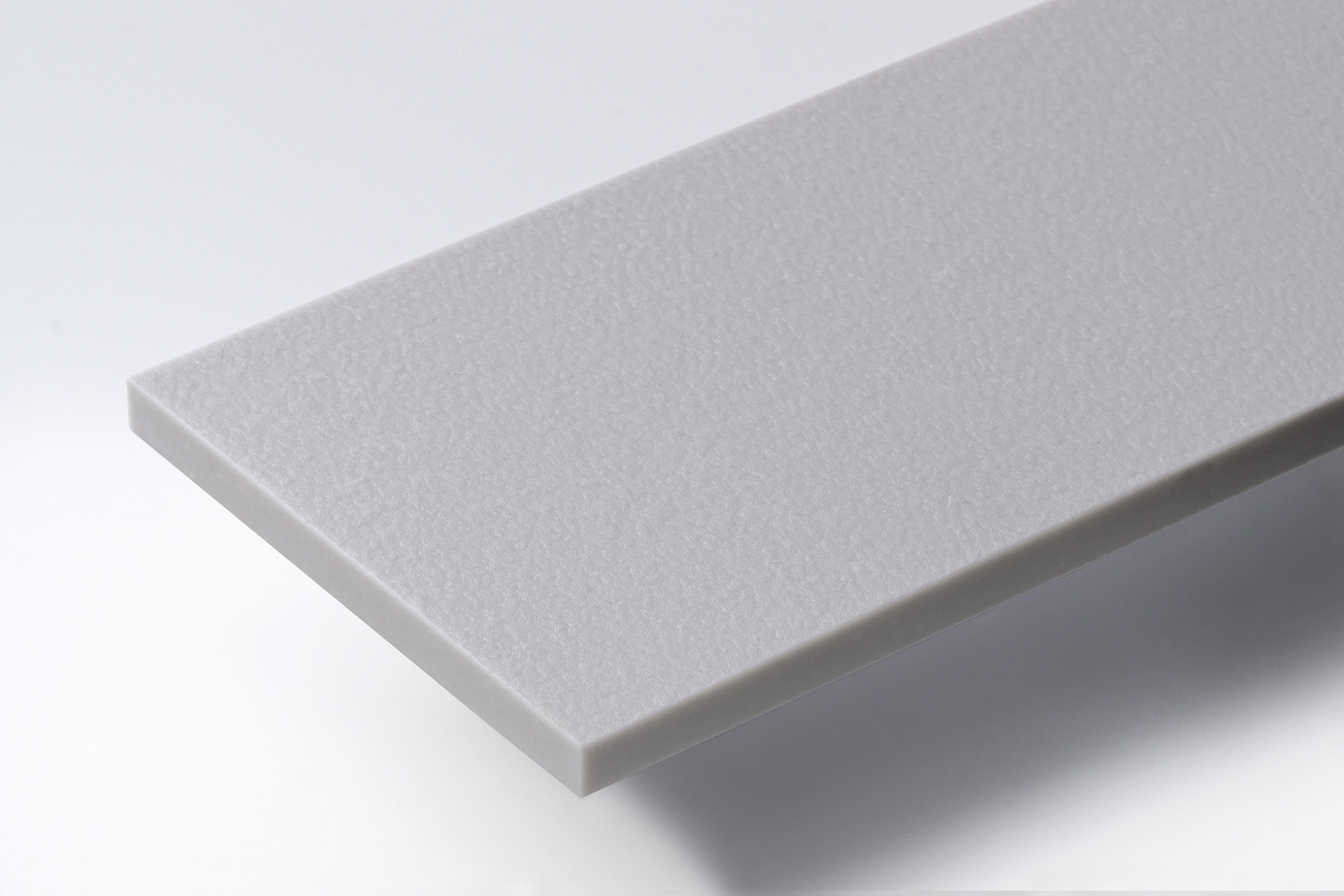

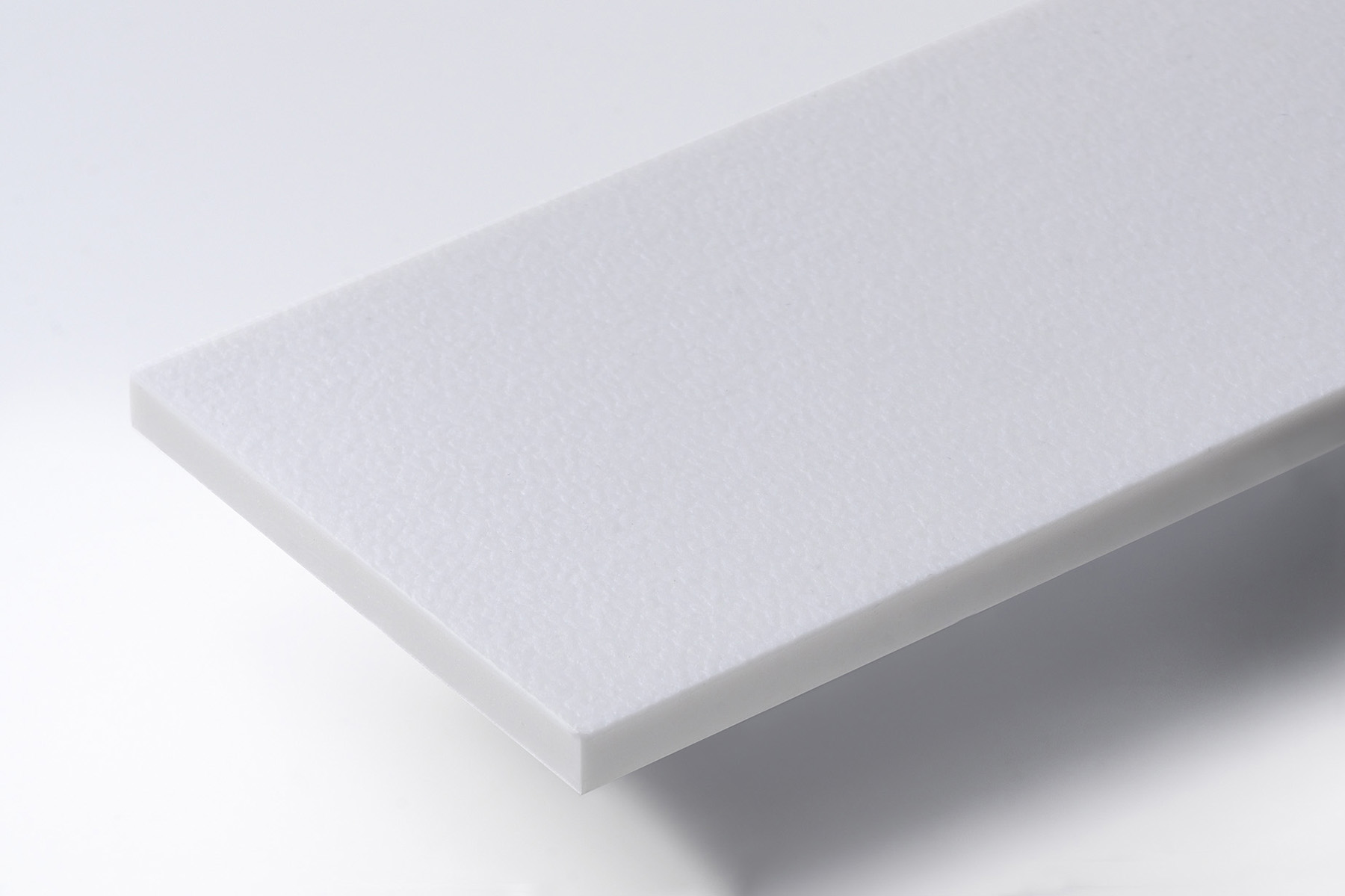

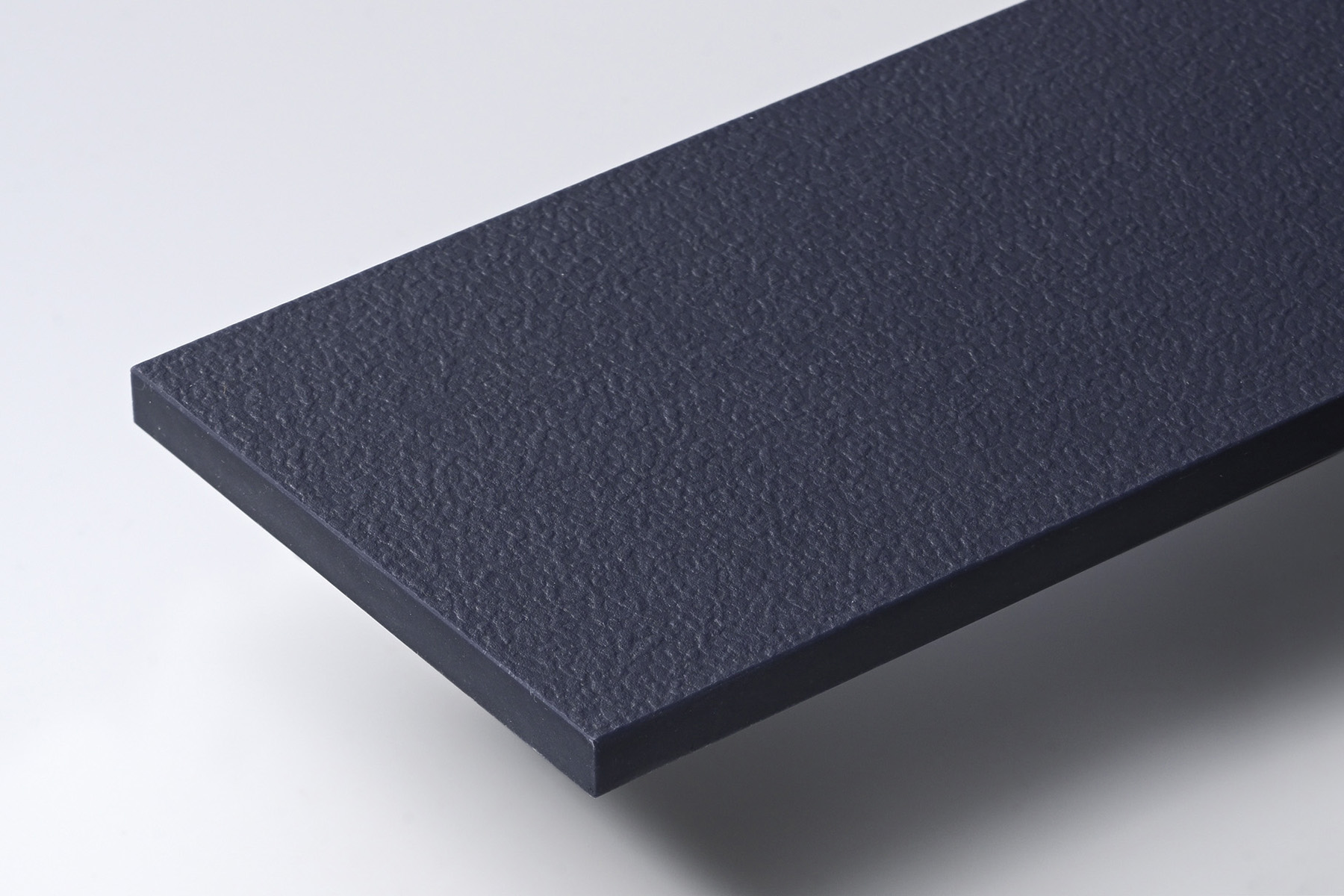

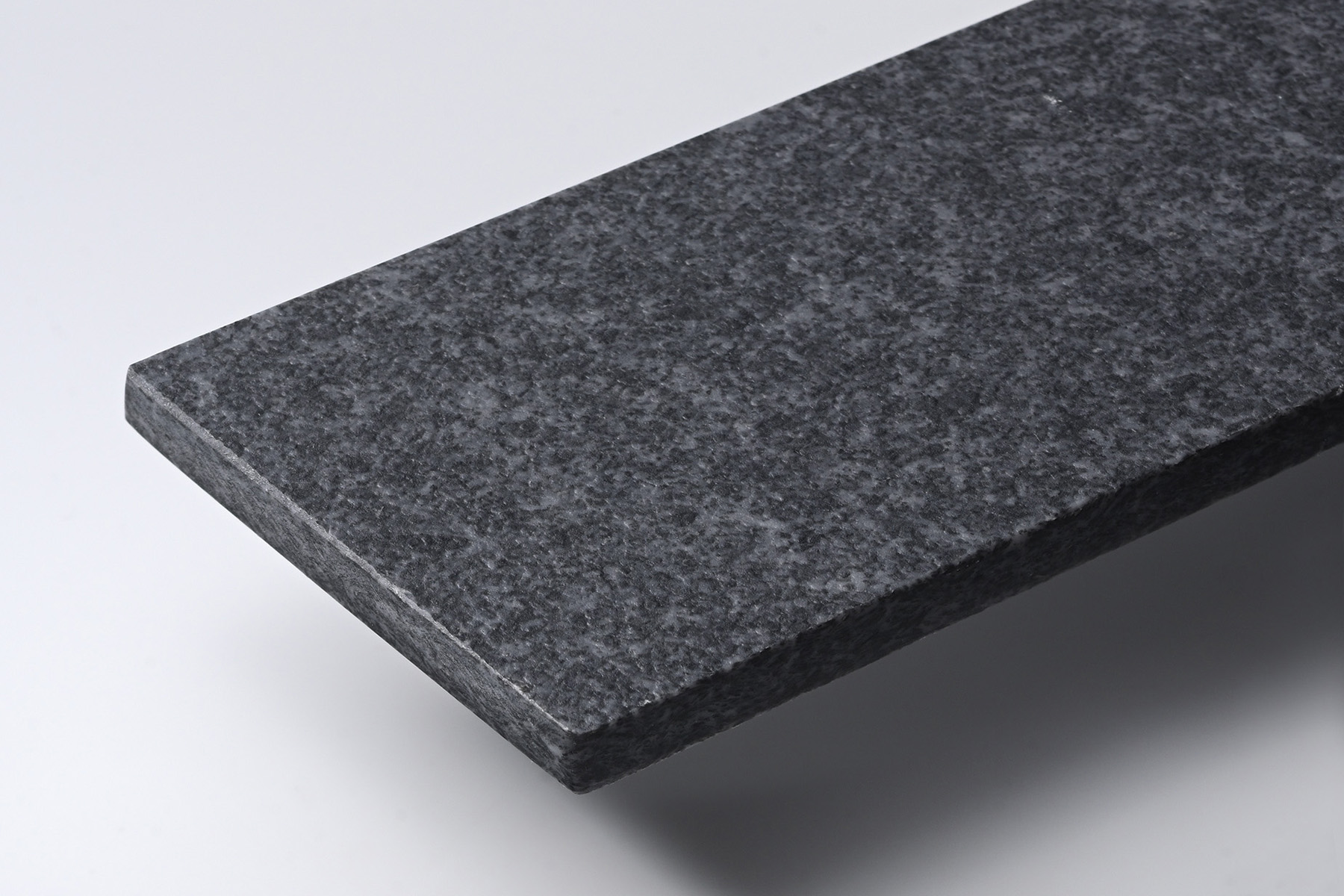

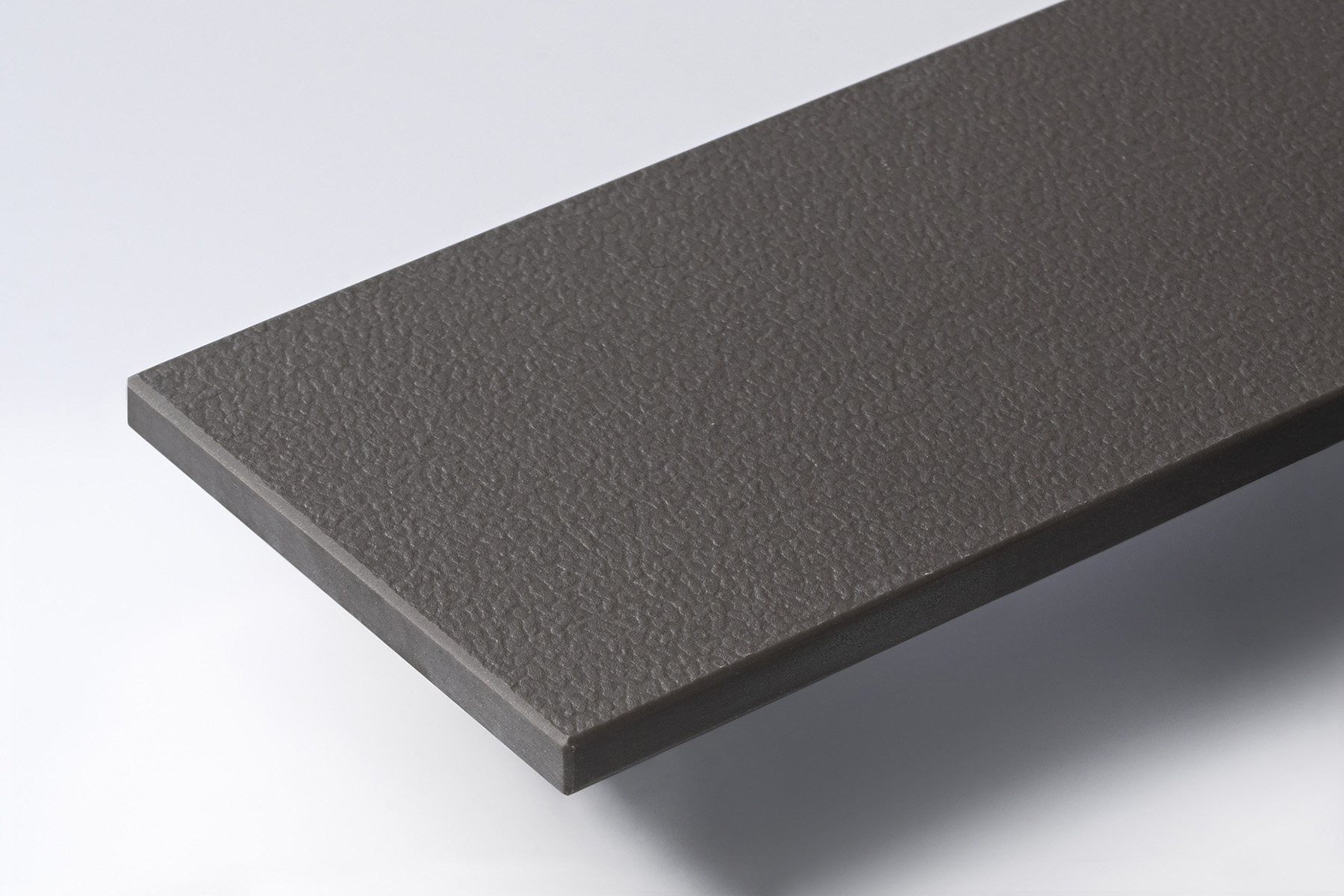

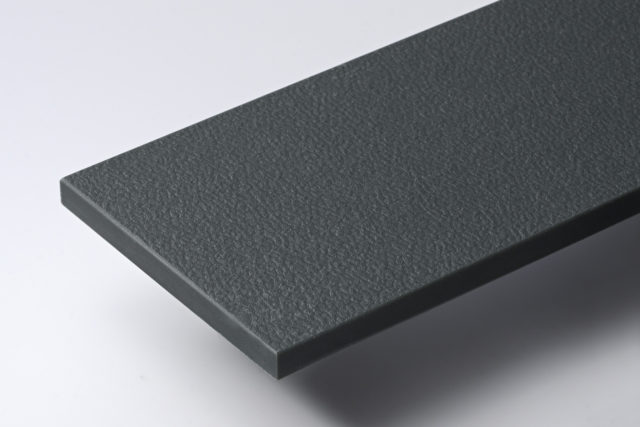

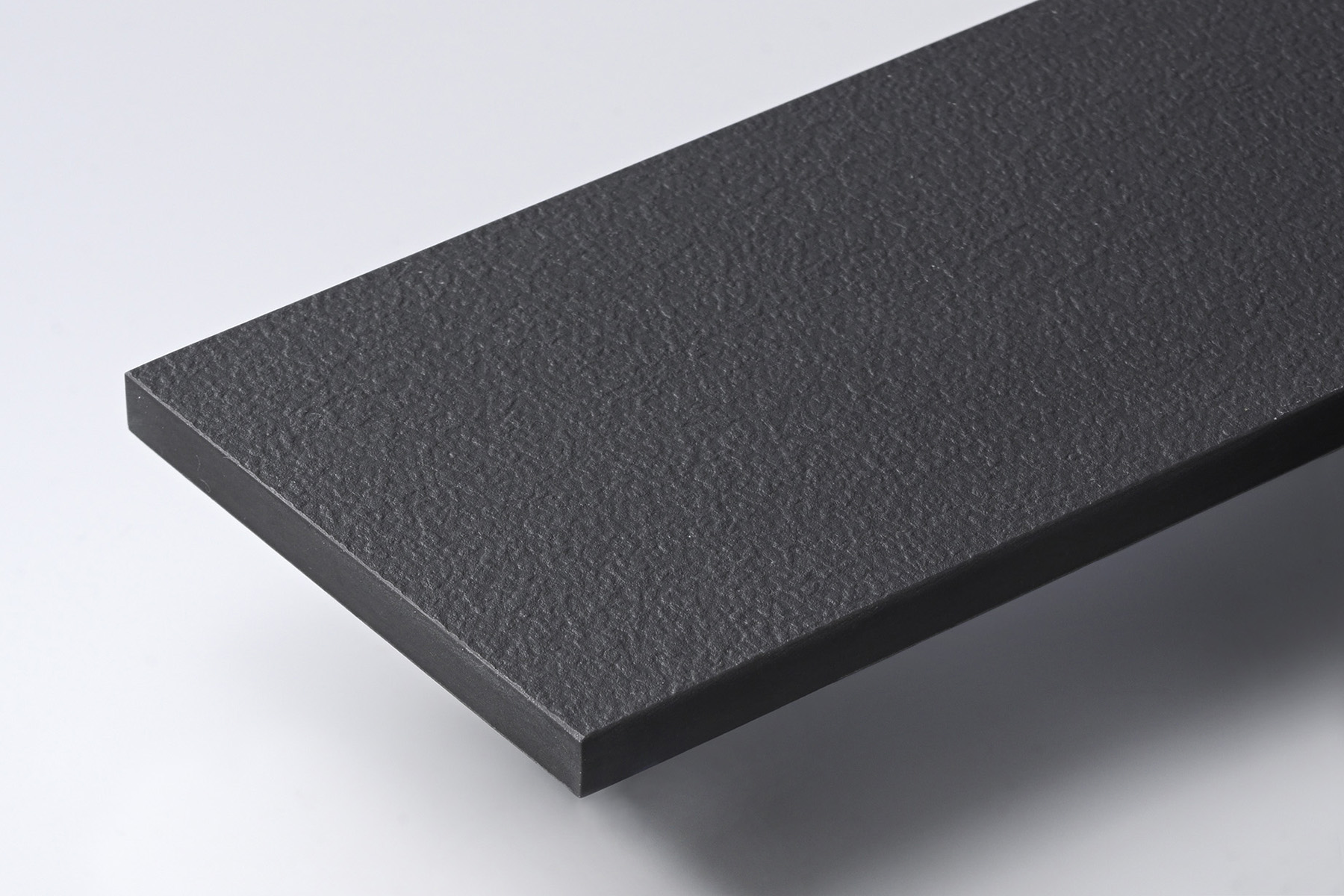

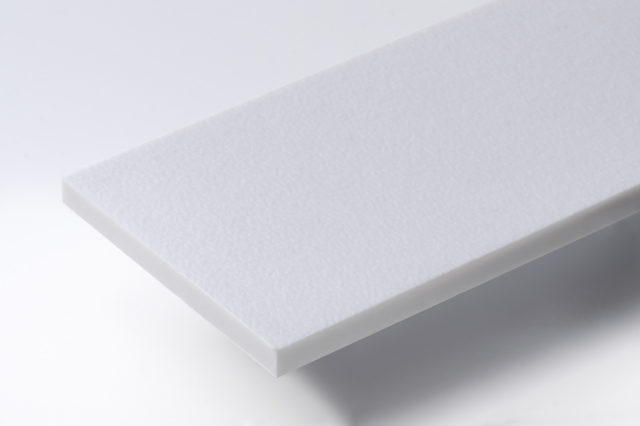

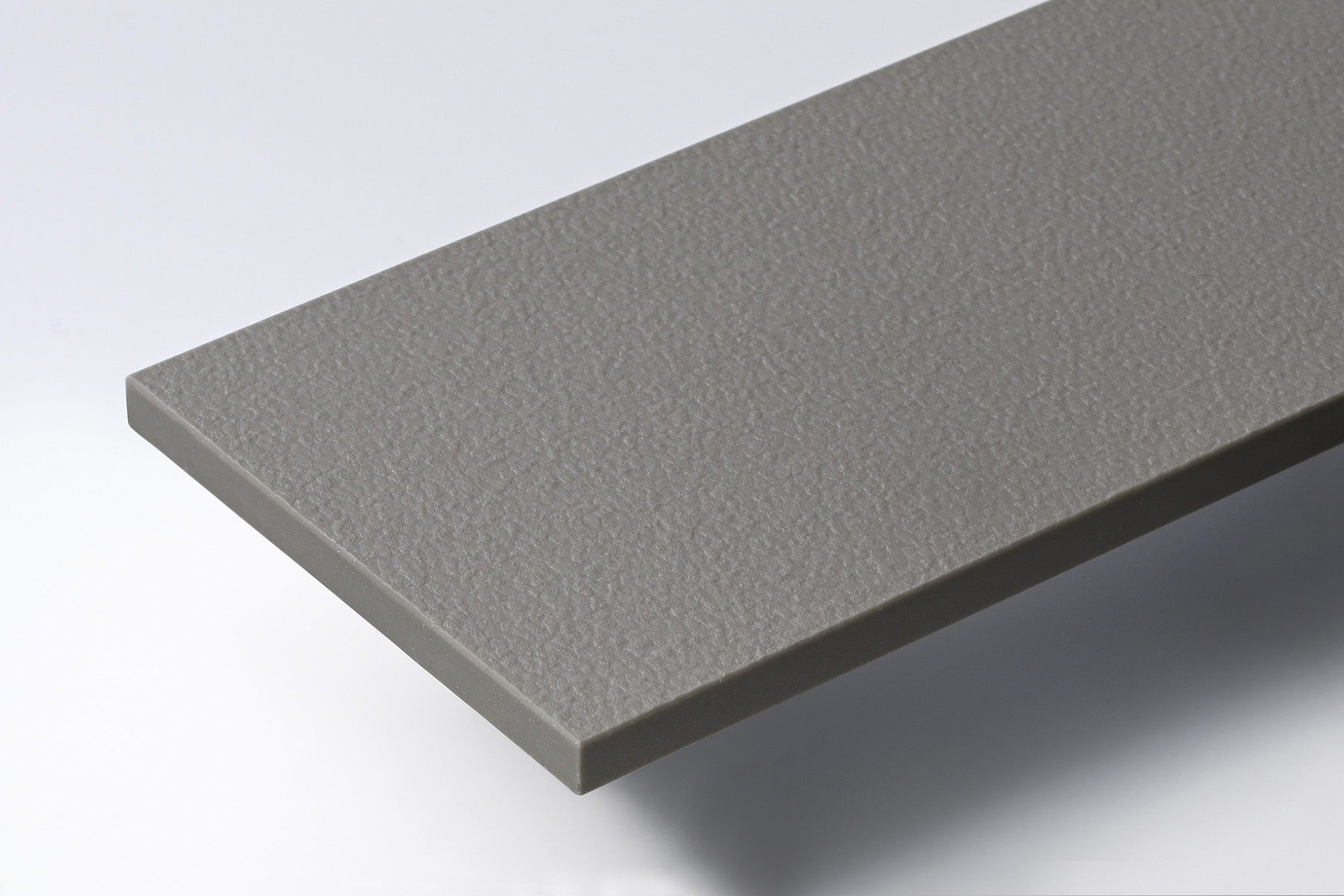

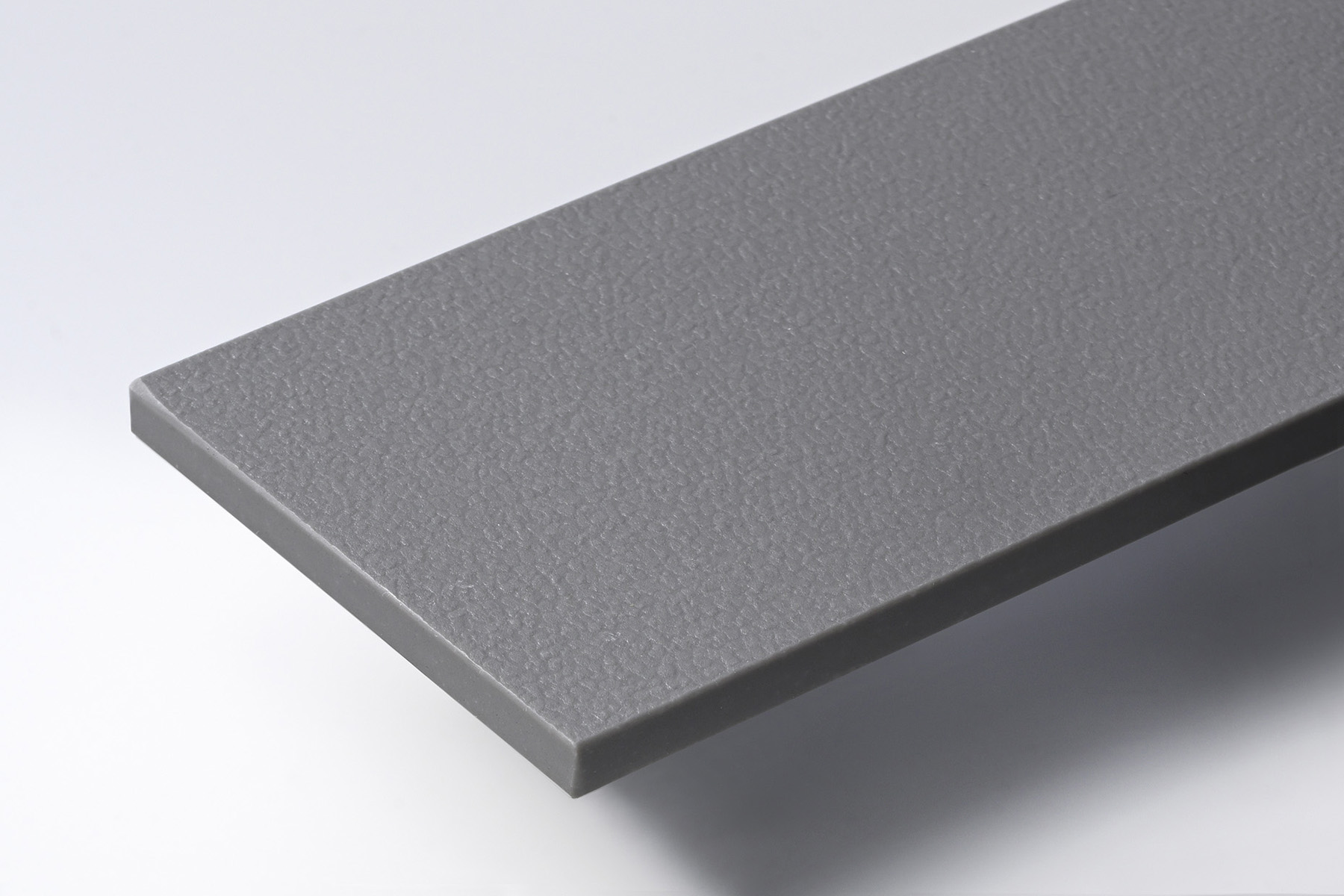

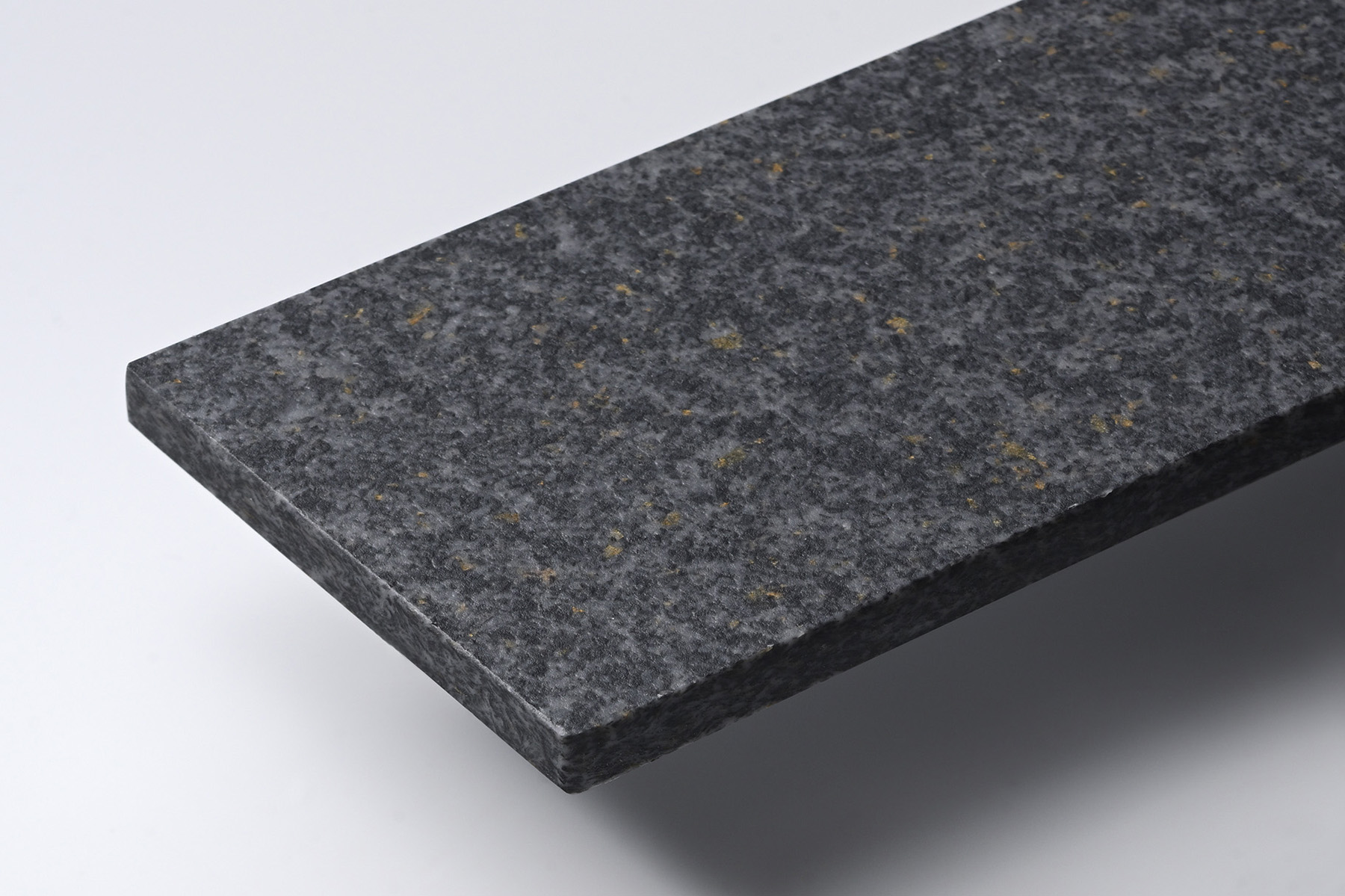

製品展開

NATURAL ナチュラル

DURARTE デュラルテ

※天然鉱物を多く含んでいるため、写真の色は現物と異なる場合があります。
